Model: SHT.E008
Mô tả sản phẩm:
- Điện áp hoạt động: AC 220V, 50Hz

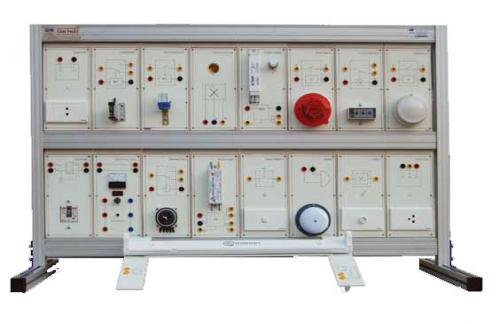

Bộ thí nghiệm được xây dựng nhằm mục đích đào tạo về các thiết bị điện gia dụng phổ biến hiện nay trong thực tế, qua đó học viên có thể hiểu được nguyên lí hoạt động, cách lắp đặt trong mạng điện. Là cơ sở để lắp đặt hệ thống điện dân dụng
Thiết bị được lắp thành từng module riêng biệt, học viên có thể sử dụng kết hợp hoặc độc lập một cách linh hoạt để lắp đặt các mạch điện trong tòa nhà nói chung và lắp đặt các hệ thống chiếu sáng, bảo vệ, phòng cháy nói riêng
Danh mục thiết bị trong mô hình
01 module cấp nguồn 1 pha
01 module công tắc 1 cực
01 module công tắc 3 cực
01 module ổ cắm 2 chấu
01 module ổ cắm 3 chấu
02 module aptomat 2 cực
03 module đèn sợi đốt
01 module đèn neon
01 module chấn lưu thường
01 module chấn lưu điện tử
01 module chuông điện
01 module cảm biến hồng ngoại
01 module cảm biến khói
01 module cảm biến ánh sáng
01 module cảm biến cháy
01 module role thời gian 24h
01 module role bảo vệ áp
01 module công tắc quạt trần, đèn vô cấp
01 module công tơ 1 pha
01 module quạt trần
01 module tải công suất 1000W
01 bộ khung gá tiêu chuẩn
01 bộ phụ kiện
+ Thông số kĩ thuật chi tiết
Đặc điểm kĩ thuật chung của các module
- Chiều cao tiêu chuẩn 300 mm
- Mầu mặt module: Trắng
- Mầu nét chỉ dẫn: Đen
- Chất liệu bề mặt module: Nhựa ABS chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện
- Kiểu in hình chỉ dẫn: In chìm trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị
- Chất liệu hộp gá sau mặt module: Nhựa PVC
Bộ nguồn chuẩn1 pha
- Kích thước: 266 x 300 x 160 mm
- Bảo vệ: Ngắn mạch, quá tải
- Mặt panel: Nhựa ABS
- 02 ổ cắm 1 pha 16 A có nắp đậy
- 01 nút dừng khẩn cấp
- 01 đèn báo pha phi 22 mm
Khung gá tiêu chuẩn
- Xuất xứ : Việt Nam
- Tiêu chuẩn sản xuất: ISO 9001
- Kích thước: 1230 x 670 x 200 mm
- Số tầng: 2 tầng, chiều cao mỗi tầng theo tiêu chuẩn 300 mm
- Chất liệu: Nhôm dày 2 mm Anot phủ phim đảm bảo chống xước và thẩm mĩ
Phụ kiện
Dây cắm nguồn AC
Dây cắm chống giật
Đĩa phần mềm các bài thí nghiệm
Tài liệu hướng dẫn các bài thí nghiệm
Module nguồn chuẩn PS307-B
- Kích thước: 133 x 300 x 130 mm
- Jack cấp nguồn: cấp nguồn theo jack cắm IPLUG
- Điện áp vào: 220VAC/50Hz.
- Điện áp ra: 12VDC/3A
- Có chế độ bảo vệ ngắn mạch, quá tải
- Jack cấp nguồn ra: 4mm chống giật tiêu chuẩn EC
- 01 cầu chì bảo vệ ngắn mạch
- 01 công tắc nguồn liền đèn báo
Bộ nguồn
+ Dòng định mức: 3A
+ Số lượng: 01 cái
Đồng hồ đo điện áp DC
+ Dải hiển thị: 0- 30VDC
+ Kiểu chỉ thị: Kim
+ Góc hiển thị: 120 độ
+ Kích thước mặt: 50 x 50 mm
Bộ phụ kiện
- Dây cắm nguồn AC
- Tài liệu hướng dẫn các bài thí nghiệm
