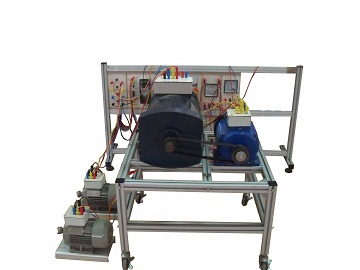

Tên sản phẩm: Mô hình hoà đồng bộ máy phát điện 3 pha
Mô tả sản phẩm
- Danh mục thiết bị
+ Bàn thí nghiệm tiêu chuẩn
+ Bộ nguồn 3 pha
+ Động cơ kéo
+ Máy phát 3 pha kích từ độc lập
+ Bộ nguồn kích từ máy phát
+ Bộ điều tần số máy phát
+ Bộ hòa tự động
+ Module hiển thị áp
+ Module hiển thị tần số
+ Module hiển thị thứ tự pha
+ Module hiển thị đồng bộ
+ Module đóng cắt hòa lưới
+ Thông số kĩ thuật chi tiết
Bàn thí nghiệm tiêu chuẩn
- Kích thước: 1430x900x780mm
- Chất liệu mặt bàn: Gỗ công nghiệp phủ sơn chống xước và cách điện
- Độ dày mặt bàn: 20mm
- Khung gá chiều cao tiêu chuẩn A4. Kiểu 2 tầng. Kích thước 1430x250x685mm
- Chất liệu chân bàn: Nhôm hợp kim 40x40, dày 2 mm đã được Anot hoá bề mặt, kết cấu chuyên dụng lắp ghép. Phủ keo dày 80µm chịu được axit .
Bộ nguồn 3 pha
- Model: 66 - PSAC
- Hãng sản xuất: Tân Phát
- Xuất xứ: Linh kiện ngoại, Việt Nam lắp ráp
- Kích thước: 266 x 300 x 130 (W x H x D).
- Công tắc bảo vệ dòng rò và quá dòng
- Nút ấn Stop khẩn cấp
- Điện áp làm việc: 3 pha 220VAC, 50/60Hz
- Có cầu chì bảo vệ
- Đèn báo pha
- Các đầu nối: các lỗ cắm an toàn 4mm
Động cơ kéo
- Model: TP-4424-AT
- Hãng sản xuất: Tân Phát
- Xuất xứ: Việt Nam
- Kích thước: 265 x 200 x240 (Dài x Rộng x Cao)
- Loại động cơ: Roto lồng sóc
- Điện áp định mức: 380VAC, 50Hz
- Tốc độ định mức: 1450v/p
- Chất liệu vỏ: Nhôm
- Công suất: 0.55Kw
- Động cơ được gắn trên chân đế chuyên dụng cho thí nghiệm.
- Chất liệu đế gá lắp động cơ: Nhôm tấm định hình 300x180x40x2 mm (Dài, Rộng, Cao, Bề dày)
- Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC
- Loại Jack cắm: 4mm chống giật tiêu chuẩn EC
Máy phát 3 pha kích từ độc lập
- Model: EM-3330-3A
- Hãng sản xuất: Tân Phát
- Xuất xứ: Việt Nam
- Tiêu chuẩn sản xuất : ISO 9001:2000
- Chế độ máy phát:
+ Điện áp/dòng điện định mức: Δ220VAC/0.8A
+ Điện áp kích từ: 66V DC
+ Tốc độ định mức: 1800vòng/phút (60Hz); 1500 vòng/phút (50Hz)
+ Công suất định mức: 0.3kW
+ Hệ số công suất: cosφ = 0.97
- Chất liệu đế gá lắp động cơ: Nhôm tấm định hình 300x180x40x2 mm (Dài, Rộng, Cao, Bề dày)
- Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC
- Loại Jack cắm: 4mm chống giật tiêu chuẩn EC
Bộ nguồn kích từ máy phát
- Model: IE.A009-01
- Hãng sản xuất: Tân Phát
- Xuất xứ: Việt Nam
- Điện áp hoạt động: AC 220V
- Công suất: 150W
- Điện áp đầu ra: 0 ~ 66VDC
- Điều chỉnh bằng chiết áp xoay
- Loại jack cắm sử dụng: 4mm tiêu chuẩn EC
- Chất liệu hộp gá: Nhựa ABS
- Thiết bị trên module
+ 01 Công tắc cấp nguồn loại liền đèn báo
+ 01 Chiết áp điều chỉnh điện áp
+ 01 Đồng hồ đo áp: 0 ~ 300VDC, kích thước hiển thị 120x70mm
+ 01 Bộ điều chỉnh kích từ
+ 01 Cầu chì bảo vệ ngắn mạch
Bộ điều tần số máy phát
- Model: IE.A009-02
- Hãng sản xuất: Tân Phát
- Xuất xứ: Việt Nam
- Điện áp đầu vào: AC 220V ± 10%
- Tần số điều chỉnh: 0 – 650Hz
- Độ phân giải tốc độ: 0,01Hz
- Số đầu vào số: 3 đầu, có thể lập trình lại được
- Số đầu vào tương tự: 01 đầu từ 0 – 10VDC
- Đầu ra role: 01 đầu, lập trình được, tiếp điểm chịu được dòng lên tới 5A
- Cấp bảo vệ về nhiệt độ: IP20
- Truyền thông chuẩn RS485
- Tốc độ truyền thông max: 19200bps
- Chất liệu bề mặt module: Nhựa ABS chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện
- Kiểu in hình chỉ dẫn: In chìm trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị
- Chất liệu hộp gá sau mặt module: Nhựa PVC
Bộ hòa tự động
- Model: IE.A009-02
- Hãng sản xuất: Tân Phát
- Xuất xứ: Linh kiện Nhật - Việt Nam lắp ráp
- Các tham số hiển thị
+ Độ lệch điện áp %∆V
+ Độ lệch tần số ∆F, 60R, 60L, 15R, 15L, ±15°
+ Led cung tròn điều chỉnh tốc độ quay máy phát
- Các tham số chỉnh định: ∆V, Vpw, Vpint, ∆F, Fpw, 5 bit cho 25T
- Loại jack cắm sử dụng: 4mm tiêu chuẩn EC
- Chất liệu hộp gá: Nhựa ABS
- Thiết bị trên module
+ 01 Công tắc cấp nguồn loại liền đèn báo
+ 01 Bộ hòa tự động
Module hiển thị áp
- Model: IE.A009-V
- Hãng sản xuất: Tân Phát
- Loại jack cắm sử dụng: 4mm tiêu chuẩn EC
- Chất liệu hộp gá: Nhựa ABS
- Thiết bị trên module
+ 02 Đồng hồ đo áp: 0 ~ 500VDC, kích thước hiển thị 120x70mm
+ 02 Cầu chì bảo vệ dòng 1A
Module hiển thị tần số
- Model: IE.A009-F
- Hãng sản xuất: Tân Phát
- Loại jack cắm sử dụng: 4mm tiêu chuẩn EC
- Chất liệu hộp gá: Nhựa ABS
- Thiết bị trên module
+ 02 Đồng hồ đo áp tần số
+ 02 Cầu chì bảo vệ dòng 1A
Module hiển thị thư tự pha
- Model: IE.A009-F
- Hãng sản xuất: Tân Phát
- Loại jack cắm sử dụng: 4mm tiêu chuẩn EC
- Chất liệu hộp gá: Nhựa ABS
- Thiết bị trên module
+ 02 Đồng hồ thứ tự pha chỉ thị kim, kích thước hiển thị 96x96mm
+ 02 Cầu chì bảo vệ dòng 1A
Module hiển thị đồng bộ
- Model: IE.A009-SYN
- Hãng sản xuất: Tân Phát
- Loại jack cắm sử dụng: 4mm tiêu chuẩn EC
- Chất liệu hộp gá: Nhựa ABS
- Thiết bị trên module
+ 01 Đồng hồ đồng bộ chỉ thị kim, kích thước hiển thị 96x96mm
+ 02 đèn đồng bộ
+ 01 Nút bấm đóng nguồn đồng bộ
+ 01 Nút bấm cắt nguồn đồng bộ
Module đóng cắt hòa lưới
- Model: IE.A009-CB
- Hãng sản xuất: Tân Phát
- Loại jack cắm sử dụng: 4mm tiêu chuẩn EC
- Chất liệu hộp gá: Nhựa ABS
- Thiết bị trên module
+ 01 Contactor
+ 01 Role bảo vệ quá dòng
