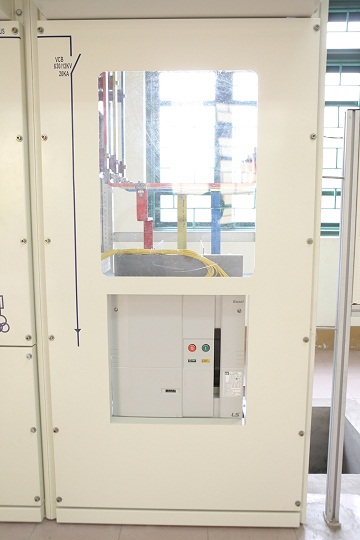

Mô hình tủ máy cắt trung áp

Tên sản phẩm:Mô hình tủ máy cắt trung áp.

Mô tả sản phẩm

a. Đặc tính kĩ thuật:
   - Kích thước:    800x1100x2100mm (DxR xC).
   - Chất liệu: CT3 sơn tĩnh điện.
   - Nguồn đầu vào: 6.3KV/ 50Hz
   - Nguồn đầu ra: 6.3KV/50Hz đưa tới máy biến áp hạ áp 6.3/0.4KV.
   - Nguồn điều khiển: 220VAC/50Hz sử dụng Aptomat 1 pha 2 cực 6A.
   - Các thiết bị đóng cắt, bảo vệ mạch lực: Máy cắt chân không
     + Tiêu chuẩn áp dụng: IEC 62271-100
     + Điện áp làm việc: 7.2kV
     + Dòng điện làm việc: 630 A
     + Tần số làm việc: 50/60 Hz
     + Dòng cắt nhanh: 20 kA/3s
     + Điện áp điều khiển: 200~250 VAC/VDC
     + Thời gian đóng không tải: <= 0.08 s
     + Thời gian mở: <= 0.04s
     + Thời gian nạp lại động cơ: <= 5s
     + Khoảng cách các cực: 150 mm.
   - Khối đèn chỉ thị:
     + Đèn báo trạng thái đóng cắt máy cắt.
     + Loại đèn phi 22, 220VAC màu đỏ, xanh.
   - Khối đo lường, hiển thị:
     + Đồng hồ chỉ thị áp xoay chiều 6.3/0.1KV.
     + Chuyển mạch volt 4 vị trí, lựa chọn giá trị hiển thị điện áp trên đồng hồ áp.
     + Đồng hồ chỉ thị dòng xoay chiều 100/5 AAC.
     + Kiểu chỉ thị: kim.
   - Chế độ điều khiển:
     + Chuyển mạch lựa chọn điều khiển tại chỗ/ từ xa.
     + Nút ấn đóng cắt máy cắt tại chỗ.
   - Hệ thống thanh cái 3 pha: chất liệu đồng.
   - Vỏ tủ làm bằng CT3, sơn tĩnh điện. Thiết kế thẩm mỹ, độ bền cao.
b. Danh mục thiết bị
    01 Vỏ tủ
    01 Máy cắt chân không trung thế
    01 Aptomat
    01 Đồng hồ kim đo áp
    03 Đồng hồ đo dòng
    01 Chuyển mạch 3 vị trí
    01 Đèn báo màu xanh
    01 Đèn báo màu đỏ
    01 Nút ấn màu xanh
    01 Nút ấn màu đỏ
    01 Cầu chì
    01 Hệ thống thanh cái
