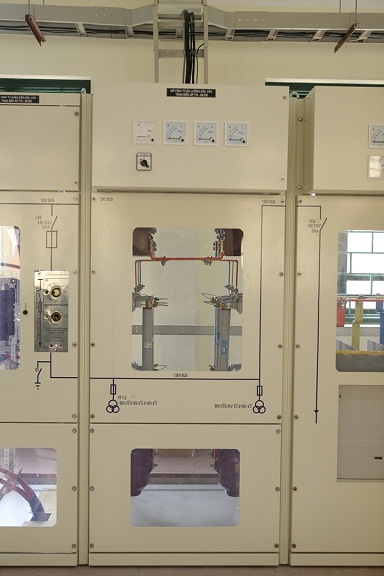

Mô hình tủ đo lường trung áp

Tên sản phẩm: Mô hình tủ đo lường trung áp

Mô tả sản phẩm:

a. Đặc tính kĩ thuật:
    - Kích thước:    700x1100x2100mm (DxR xC).
    - Chất liệu: CT3 sơn tĩnh điện.
    - Nguồn đầu vào: 6.3KV, từ đầu ra máy biến áp tăng áp 0.4/6.3KV.
    - Nguồn đầu ra: 6.3KV đưa đến tủ máy cắt trung áp.
    - Khối đo lường, hiển thị:
      + TU đo lường 6,3/0.1/0.1 KV loại trong nhà, 2 đầu ra thứ cấp: trong đó 1 đầu dùng cho đo lường, 1 đầu dùng bảo vệ.
      + TI đo lường 6,3kV, tỷ số 100/5, 2 đầu ra thứ cấp.
      + Đồng hồ đo điện áp pha 6.3/0.1KV
      + Đồng hồ đo dòng 100/5 AAC
      + Kiểu chỉ thị: kim
    - Hệ thống thanh cái 3 pha: chất liệu đồng.
    - Vỏ tủ làm bằng CT3, sơn tĩnh điện. Thiết kế thẩm mỹ, độ bền cao.
b. Danh mục thiết bị
    01 Vỏ tủ
    03 Biến áp đo lường
    03 Đồng hồ kim đo áp
    03 Đồng hồ kim đo dòng
    03 Biến dòng đo lường
    03 Cầu chì trung thế
    06 Cầu chì hạ thế
    01 Hệ thống thanh cái
