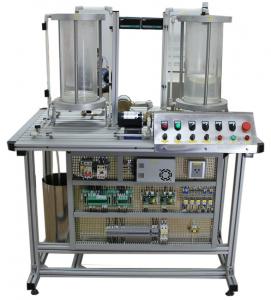

Tên sản phẩm: Mô hình điều khiển lưu lượng, điều khiển mức.
Mô tả sản phẩm:
a. THÔNG SỐ KỸ THUẬT CHUNG
- Kích thước: 1130x730x1415 mmm (DxRxC)
- Chất liệu khung gá: Nhôm định hình 40x40x2mm
- Loại bộ điều khiển: PLC S7-1200
- Phần mềm giám sát: WinCC7.0
- Chất liệu bàn gá lắp thiết bị: Nhôm xẻ rãnh T, 380x30x2mm
- Kiểu bình chứa : Dạng ống tròn
- Đường kính bình trộn: 200 mm
- Chất liệu bình chứa và bình trộn: mika chịu áp lực và chịu nhiệt
- Độ dày: 10mm, trong suốt cho phép nhìn mức liệu trong bình
- Mô hình được thiết kể để có thể sử dụng đồng thời PLC và vi xử lí để điều khiển
- Các loại cảm biến tích hợp: Cảm biến lưu lượng, cảm biến siêu âm, cảm biến mức.
- Các cơ cấu chấp hành: Van điện từ, máy bơm
b. DANH MỤC THIẾT BỊ:
- Danh mục thiết bị có trong mô hình
+ 01 Bàn lắp đặt thiết bị
+ 01 Panel điều khiển
+ 02 Bình chứa
+ 04 Van điện từ
+ 01 Van tay
+ 02 Máy bơm
+ 01 Bộ điều khiển lưu lượng
+ 01 Bộ điều khiển PLC
+ 01 Module vào ra tương tự cho PLC
+ 01 Bộ điều khiển PLC, Loại PLC : S7 - 1200 CPU 1214
+ 01 Cảm biến siêu âm
+ 02 Cảm biến báo mức
+ 01 Phần mềm giám sát trên máy tính (kết hợp PLC)
c. THÔNG SỐ KỸ THUẬT CHI TIẾT :
Bàn lắp đặt thiết bị
- Kích thước: 1130x730x815 mm (DxRxC)
- Chất liệu khung gá: Nhôm định hình 40x40x2mm đã được anot hóa
- Chất liệu mặt bàn: Nhôm xẻ rãnh T, 380x30x2 mm đã được anot hóa
Panel lắp đặt thiết bị
- Panel : Tôn dày 1.5mm, dập lỗ bằng CNC, sơn tĩnh điện
- Các thiết bị tích hợp sẵn trên panel
+ 01 Aptomat cấp nguồn điều khiển
+ 02 Cầu chì bảo vệ
+ 01 Bộ nguồn 24VDC/10A
+ 01 Ổ cắm cấp nguồn cho máy tính
Bình chứa
- Thể tích bình: Thể tích 7l
- Chất liệu: mika trong dày 10mm
Van điện từ
- Tiêu chuẩn sản xuất: SMC - Nhật Bản
- Môi trường làm việc: Nước
- Áp suất làm việc: 0 ~ 0.6MPa
- Điện áp điều khiển: 24VDC
- Hệ số lưu lượng CV: 0.42
Van tay
- Tiêu chuẩn sản xuất: SMC - Nhật Bản
- Cỡ van: 1/4"
- Tay vặn: Nhựa
- Thân: Inox
- Kiểu van: Cầu
Máy bơm
- Điện áp hoạt động: 24VDC
- Lưu lượng tối đa: 1.2l/phút
- Chất liệu vỏ: Thép chống gỉ
Bộ điều khiển lưu lượng
- Model: PCB
- Hãng sản xuất : Tân Phát
- Xuất xứ: Việt Nam
- Điện áp hoạt động: 24VDC
- Dải điều chỉnh: 0 ~ 2.4 l/phút
- Led hiển thị trạng thái lỗi
- Các chế độ bảo vệ: Ngắn mạch, quá tải
- Cổng tín hiệu điều khiển: 0 ~ 10VDC
Bộ điều khiển PLC
- Hãng sản xuất: SIEMENS
- Xuất xứ: Đức
- Loại CPU : 1214C
- Khả năng mở rộng truyền thông ProfibusDP: Có
- Dung lượng bộ nhớ: 16Kb trương trình, 8Kb dữ liệu
- Số đầu vào số (DI): 14 đầu
- Số đầu ra số (DO): 10 đầu
- Loại đầu ra: PNP
- Đầu vào tương tự (0-10VDC): 02 đầu
Module vào/ra tương tự
- Model: SM 1234
- Hãng sản xuất: SIEMENS
- Xuất xứ: Đức
- Điện áp hoạt động 24VDC
- Số đầu vào (AI): 04 đầu
- Số đầu ra (AO): 02 đầu
- Kiểu đầu vào: đầu vào áp 0 - 10VDC hoặc 0-20mA
- Kiểu đầu ra: đầu ra áp 0 - 10VDC hoặc đầu ra dòng 4 - 20mA
- Độ phân giải của ADC, DAC: 12 bits
Cảm biến siêu âm
- Model: RPS-401A
- Khoảng cách phát hiện: 100 ~ 1000mm
- Tần số sóng âm: 212kHz
- Nguồn cấp: 20 ~ 30VDC
- Đầu ra tín hiệu: 4 ~ 20mmA, 0 ~ 10VDC
Cảm biến báo mức dạng số
- Model: PSA
- Hãng sản xuất: Autonics
- Xuất xứ: Hàn Quốc
- Điện áp hoạt động: 24VDC
- Đầu ra: PNP
Cảm biến lưu lượng
- Model: WFK
- Nguồn cấp: 12 - 24VDC
- Dải đo: 1.5 - 12l/m
- Tín hiệu analog: 1-5VDC
Main chính
- Điện áp hoạt động: DC 24V
- Chuẩn giao tiếp: D-SUB25
- Cổng vào số: 16 Cổng
- Cổng ra số: 16 Cổng
- Cổng vào tương tự: 05 cổng
- Cổng ra tương tự: 02 cổng
- Các chế độ bảo vệ: Ngược nguồn, ngắn mạch đầu vào, đầu ra
