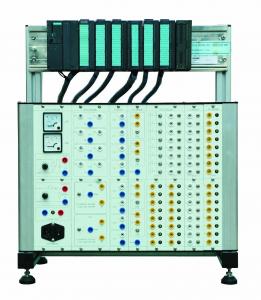

Bộ thực hành lập trình PLC S7 - 300

Tên sản phẩm: Bộ thực hành lập trình PLC S7 - 300

Mô tả sản phẩm:

Module CPU

- Jack cấp nguồn: jack 4mm chống giật tiêu chuẩn EC

- Công tắc nguồn : Loại liền đèn báo

- Mầu mặt module: Trắng

- Mầu nét chỉ dẫn : Đen

Các thiết bị gắn trên module

Bộ PLC

+ Loại CPU : 313C

+ Số đầu vào số : 24 đầu

+ Số đầu ra số : 16 đầu

+ Số đầu vào tương tự : 4 đầu

+ Số đầu ra tương tự : 2 đầu

+ Cổng truyền thông :  01 cổng MPI

+ Số lượng : 01 cái

Thẻ nhớ chương trình

+ Loại thẻ: MMC

+ Dung lượng : 64Kb

+ Số lượng : 01 cái

Module nguồn chuẩn PS307

- Jack cấp nguồn: cấp nguồn theo jack cắm IPLUG ( Công tắc liền cầu chì )

- Có chế độ bảo vệ ngắn mạch, quá tải

- Jack cấp nguồn ra : 4mm chống giật tiêu chuẩn EC

- Điện áp đầu vào: 200-240VAC/50Hz

- Điện áp đầu ra: 24VDC/5A

- 01 cầu chì bảo vệ ngắn mạch

- 01 công tắc nguồn liền đèn báo

Bộ nguồn

+ Dòng định mức : 5A

Đồng hồ đo điện áp DC

+ Dải hiển thị : 0- 30VDC

+ Kiểu chỉ thị : Kim

+ Góc hiển thị : 120 độ

+ Kích thước mặt : 50 x 50 mm

 Module mô phỏng tín hiệu logic đầu vào

- Jack cấp nguồn: jack 4mm chống giật tiêu chuẩn EC

- Công tắc logic 3 trạng thái mô phỏng tín hiệu vào số (tự duy trì, không tự duy trì) :16 cái

- Đèn báo trạng thái logic dạng Led: 16 cái loại phi 6mm

- Loại Jack cắm 2 mm chống giật tiêu chuẩn EC: 8 cái

- Mầu mặt module: Trắng

- Mầu nét chỉ dẫn : Đen

- Kiểu in hình chỉ dẫn : In chìm trên mặt module, đảm bảo tính thầm mĩ cũng như tuổi thọ của thiết bị

- Module có thể tạo tín hiệu từ các công tắc logic hoặc kết nối với các tín hiệu bên ngoài qua Jack cắm 4 mm

 Module mô phỏng tín hiệu logic đầu ra

- Jack cấp nguồn: jack 4mm chống giật tiêu chuẩn EC

- Kiểu mô phỏng : Đèn Led loại phi 6mm

- Số đèn : 16

- Loại Jack cắm cho tín hiệu đầu ra : 4 mm chống giật tiêu chuẩn EC

- Mầu mặt module: Trắng

- Mầu nét chỉ dẫn : Đen

- Kiểu in hình chỉ dẫn : In chìm trên mặt module, đảm bảo tính thầm mĩ cũng như tuổi thọ của thiết bị

 Module mô phỏng tín hiệu vào / ra tương tự

- 01 đầu tín hiệu áp điều chỉnh được: 0 ~ 10VDC

- 01 đầu tín hiệu dạng dòng điều chỉnh được : 0 ~ 20mA

- Đồng hồ đo dòng: 01 cái loại chỉ thị kim

- Đồng hồ đo áp: 01 cái loại chỉ thị kim

- Góc hiển thị của đồng hồ : 120 độ

- Kích thước mặt đồng hồ : 50 x 50 mm

- Loại Jack cắm cho tín hiệu đầu ra : 2mm chống giật tiêu chuẩn EC

- Mầu mặt module: Trắng

- Mầu nét chỉ dẫn : Đen

- Kiểu in hình chỉ dẫn : In chìm trên mặt module, đảm bảo tính thầm mĩ cũng như tuổi thọ của thiết bị

Cáp MPI dùng cho kết nối máy tính

- Tốc độ truyền thông: 9600bps tới 34800 bps

- Chiều dài cáp nối: 3m

Bộ phụ kiện

- Dây cắm nguồn AC

- Dây cắm chống giật 4mm

- Tài liệu hướng dẫn các bài thí nghiệm
