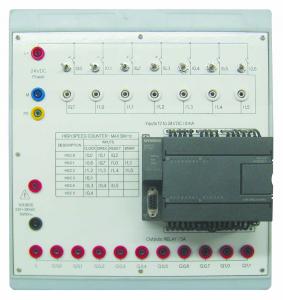

Bộ thực hành lập trình PLC S7 - 200

Tên sản phẩm: Bộ thực hành lập trình PLC S7 - 200

Mô tả sản phẩm:

Module CPU

- Model: TPAD.A13

- Kích thước: 266 x 300 x 130 mm

- Điện áp hoạt động: 24VDC

- Loại CPU: 224 DC/DC/DC

- Khả năng mở rộng truyền thông ProfibusDP: Có

- Số cổng vào bộ đếm tốc độ cao: 6 cổng, tần số tối đa 30kHz

- Loại Jack cắm : 4mm chống giật tiêu chuẩn EC

- Mầu mặt module: Trắng

- Mầu nét chỉ dẫn : Đen

- Chất liệu bề mặt module : Nhựa ABS chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện

- Chất liệu hộp gá sau mặt module : Nhựa PVC

- Mô hình được thiết kế cho phép nguời sử dụng kết nối với các thiết bị bên ngoài như tín hiệu cảm biến, nút bấm, contactor, role … qua các jack cắm 4mm chống giật

- Các thiết bị phụ trợ

+ Công tắc logic 3 trạng thái mô phỏng tín hiệu vào số (tự duy trì, không tự duy trì) :10 cái

+ Đèn báo trạng thái logic dạng Led đầu vào, ra : 24 cái

+ Loại Jack cắm 4 mm chống giật tiêu chuẩn EC: 24 cái

+ Cổng thí nghiệm bộ đếm : 6 cổng

Module nguồn 24VDC

- Model: TPAD.E51

- Xuất xứ:  Linh kiện ngoại, Tân Phát lắp ráp

- Kích thước: 133 x 300 x 130(W x H x D).

- Điện áp làm việc: 1 pha 220VAC, 50/60Hz

- Đầu ra định mức: DC 24V/5A

- Đồng hồ đo điện áp DC

- Có cầu chì bảo vệ, có bảo vệ quá tải

- Các đầu nối: các lỗ cắm an toàn

- Module được lắp ráp hoàn chỉnh thành bộ có thể gá lắp trên các khung thực hành kiểu tiêu chuẩn hoặc đặt trực tiếp trên mặt bàn thí nghiệm.

- Chất liệu bề mặt module : Nhựa ABS chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện

- Kiểu in hình chỉ dẫn : In chìm trên mặt module, đảm bảo tính thầm mĩ cũng như tuổi thọ của thiết bị

- Chất liệu hộp gá sau mặt module : Nhựa PVC

- Kiểu jack cắm : Chống giật theo tieu chuẩn EC

Module vào/ra tương tự phục vụ cho thí nghiệm các đầu vào/ra tương tự của PLC s7-200

- Model: TPAD.A17

- Điện áp hoạt động 24VDC

- Số đầu vào (AI): 04 đầu

- Số đầu ra (AO) : 01 đầu

- Kiểu đầu vào : đầu vào áp 0 – 10VDC, hoặc dòng 4-20mA

- Kiểu đầu ra : đầu ra áp 0 – 10VDC hoặc đầu ra dòng 4 – 20mA

- Độ phân giải của ADC, DAC : 12 bits

- 01 đầu tín hiệu áp điều chỉnh được: 0 ~ 10VDC

- 01 đầu tín hiệu dạng dòng điều chỉnh được : 0 ~ 20mA

- Đồng hồ đo dòng: 01 cái loại chỉ thị kim

- Đồng hồ đo áp: 01 cái loại chỉ thị kim

- Góc hiển thị của đồng hồ : 120 độ

- Kích thước mặt đồng hồ : 50 x 50 mm

- Module được lắp ráp hoàn chỉnh thành bộ có thể gá lắp trên các khung thực hành kiểu tiêu chuẩn hoặc đặt trực tiếp trên mặt bàn thí nghiệm.

- Chất liệu bề mặt module : Nhựa ABS chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện

- Kiểu in hình chỉ dẫn : In chìm trên mặt module, đảm bảo tính thầm mĩ cũng như tuổi thọ của thiết bị

- Chất liệu hộp gá sau mặt module : Nhựa PVC

- Kiểu jack cắm : Chống giật theo tieu chuẩn EC

Cáp PPI dùng cho kết nối máy tính

- Tốc độ truyền thông: 9600bps tới 34800 bps

- Tương thích phần cứng: PLCs7- 200

- Tương thích phần mềm: MincroWin

- Chiều dài cáp nối: 3m

- Chuẩn kết nối máy tính : USB

Tài liệu thực hành + phần mềm lập trình

- Phần mềm lập trình : MicroWin 4.0

- Tài liệu:

+ Tài liệu hướng dẫn các bài thực hành

+ Tài liệu hướng dẫn bảo quản thiết bị

Bộ phụ kiện

- Dây cắm nguồn AC

- Tài liệu hướng dẫn các bài thí nghiệm
