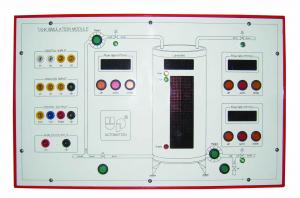

Tên sản phẩm: Bộ ứng dụng điều khiển bể mức.
Mô tả sản phẩm:
- Kích thước :320x250x95mm
- Điện áp nguồn: 220VAC
- Chất liệu hộp: Nhựa ABS
- Bể chứa: 1 bộ
- Van tuyến tính cấp nước: 2 bộ
- Van tuyến tính xả nước: 1 bộ
Van on/off xả: 1 bộ
- Van on/off hồi: 1 bộ
- Bơm cấp nước vào bể: 1 bộ
- Bơm cấp nước ra hệ thống phân phối: 1 bộ
- Thể tích bể chứa: Thay đổi được từ 0 - 9999 (đơn vị - m3 hoặc lít) chỉ thị bằng Led 7 thanh. Mực nước trong bình chứa được mô phỏng sinh động trên mặt Module bằng Led ma trận 48x16 (hàng x cột)
- Lưu lượng nước cấp vào: Thay đổi được từ 0 - 9999 (đơn vị - m3 hoặc lít) /giờ, có đồng hồ hiển thị lưu lượng dạng số.
- Lưu lượng nước xả ra: Thay đổi được từ 0 - 9999 (đơn vị - m3 hoặc lít) / giờ, có đồng hồ hiển thị lưu lượng dạng số
- Cổng vào/ra tương tự: 10bits, 0 – 10VDC bao gồm 01 đầu ra tín hiệu báo mức, 02 đầu vào tín hiệu điều khiển độ mở van cấp 1 và van cấp 2, 01 đầu vào tín hiệu điều khiển độ mở van xả
Các tín hiệu vào số (24VDC):
- Tín hiệu chạy máy bơm chính cấp nước vào bể
- Tín hiệu chạy máy bơm chính cấp nước ra hệ thống phân phối
- Tín hiệu mở van xả phụ
- Tín hiệu mở van hồi
Các tín hiệu ra số (24VDC):
- Tín hiệu báo bình cạn (mức 1)
- Tín hiệu báo bình đầy (mức 2)
- Tín hiệu báo tràn (mức 3)
Các tín hiệu vào tương tự (0-10VDC):
- Tín hiệu độ mở van cấp 1
- Tín hiệu độ mở van cấp 2
- Tín hiệu độ mở van xả 3
Các tín hiệu ra tương tự (0-10VDC)
- Tính hiệu báo mức nước trong bể
Mô tả hoạt động của mô hình:
- Độ mở van được hiển thị bằng bộ hiển thị Led 7 thanh ( hiển thị số từ 0 - 100 tương ứng với độ mở van từ 0% - 100 % ) . Độ mở van có thể điều chỉnh bằng tay qua nút bấm trên mô hình hoặc qua tín hiệu điều khiển analog từ bộ điều khiển bên ngoài.
- Trạng thái đóng/ mở của các van có thể điều khiển trực tiếp trên mô hình bằng nút bấm hoặc thông qua bộ điều khiển bên ngoài. Có đèn báo trạng thái đóng, mở van
