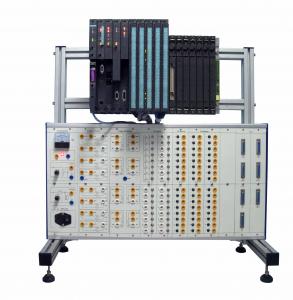

Tên sản phẩm: Bộ thí nghiệm PLC 400
Mô tả sản phẩm
Bộ khung gá chính
- Kích thước : 476 x430 x 315 mm
- Jack cấp nguồn: Loại liền cầu chì bảo vệ theo chuẩn EC
- Chất liệu vỏ hộp : Nhôm đã được Anode hóa
- Chất liệu khung : Nhôm định hình 40x40x2mm đã được anot hóa
Module CPU
- Model : TPAD.A51
- Jack cấp nguồn: jack 4mm chống giật tiêu chuẩn EC
- Mầu mặt module: Trắng
- Mầu nét chỉ dẫn : Đen
- Chất liệu bề mặt module : Nhựa ABS chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện
- Kiểu in hình chỉ dẫn : In chìm trên mặt module, đảm bảo tính thầm mĩ cũng như tuổi thọ của thiết bị
Các thiết bị gắn trên module
Bộ PLC
+ Loại CPU : 412
+ Cổng truyền thông : 01 cổng MPI
Thẻ nhớ chương trình
+ Loại thẻ: MMC
+ Dung lượng : 64Kb
Module nguồn chuẩn PS307
- Jack cấp nguồn: cấp nguồn theo jack cắm IPLUG
- Có chế độ bảo vệ ngắn mạch, quá tải
- Jack cấp nguồn ra : 4mm chống giật tiêu chuẩn EC
- Điện áp đầu vào: 200-240VAC/50Hz
- Điện áp đầu ra: 24VDC/5A
- 01 cầu chì bảo vệ ngắn mạch
- 01 công tắc nguồn liền đèn báo
Bộ nguồn
+ Dòng định mức : 5A
+ Số lượng : 01 cái
Đồng hồ đo điện áp DC
+ Dải hiển thị : 0- 30VDC
+ Kiểu chỉ thị : Kim
+ Góc hiển thị : 120 độ
+ Kích thước mặt : 50 x 50 mm
Module mô phỏng tín hiệu logic đầu vào
- Công tắc 2 trạng thái : 8 cái
- Công tắc logic 3 trạng thái không tự duy trì :8 cái
- Loại Jack cắm 2 mm chống giật tiêu chuẩn EC: 16 cái
- Mầu mặt module: Trắng
- Mầu nét chỉ dẫn : Đen
- Chất liệu bề mặt module : Nhựa ABS chuyên dụng dày 3mm cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện
- Kiểu in hình chỉ dẫn : In chìm trên mặt module, đảm bảo tính thầm mĩ cũng như tuổi thọ của thiết bị
- Module có thể tạo tín hiệu từ các công tắc logic hoặc kết nối với các tín hiệu bên ngoài qua Jack cắm 2 mm
Module mô phỏng tín hiệu logic đầu ra
- Kiểu mô phỏng : Đèn Led loại phi 6mm
- Số đèn : 16
- Loại Jack cắm cho tín hiệu đầu ra : 2 mm chống giật tiêu chuẩn EC
- Mầu mặt module: Trắng
- Mầu nét chỉ dẫn : Đen
- Chất liệu bề mặt module : Nhựa ABS chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện
- Kiểu in hình chỉ dẫn : In chìm trên mặt module, đảm bảo tính thầm mĩ cũng như tuổi thọ của thiết bị
Module mô phỏng tín hiệu vào tương tự
- 02 đầu tín hiệu áp điều chỉnh được: 0 ~ 10VDC
- 02 đầu tín hiệu dạng dòng điều chỉnh được : 0 ~ 20mA
- Đồng hồ đo dòng: 02 cái loại chỉ thị kim
- Đồng hồ đo áp: 02 cái loại chỉ thị kim
- Góc hiển thị của đồng hồ : 120 độ
- Kích thước mặt đồng hồ : 50 x 50 mm
- Số đầu ra vào tương tự : 8 đầu
- Loại Jack cắm cho tín hiệu đầu ra : 2mm chống giật tiêu chuẩn EC
- Mầu mặt module: Trắng
- Mầu nét chỉ dẫn : Đen
- Chất liệu bề mặt module : Nhựa ABS chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện
- Kiểu in hình chỉ dẫn : In chìm trên mặt module, đảm bảo tính thầm mĩ cũng như tuổi thọ của thiết bị
Module mô phỏng tín hiệu ra tương tự
- Đồng hồ đo dòng: 02 cái loại chỉ thị kim
- Đồng hồ đo áp: 02 cái loại chỉ thị kim
- Góc hiển thị của đồng hồ : 120 độ
- Kích thước mặt đồng hồ : 50 x 50 mm
- Loại Jack cắm cho tín hiệu đầu ra : 2mm chống giật tiêu chuẩn EC
- Số đầu ra tương tự : 8 đầu
- Mầu mặt module: Trắng
- Mầu nét chỉ dẫn : Đen
- Chất liệu bề mặt module : Nhựa ABS chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện
- Kiểu in hình chỉ dẫn : In chìm trên mặt module, đảm bảo tính thầm mĩ cũng như tuổi thọ của thiết bị
Cáp lập trình
- Model : 6ES7972-0CB20-0XA0
- Hãng sản xuất : Siemens
- Xuất xứ : Đức
Bộ phụ kiện
Dây cắm nguồn AC
Tài liệu hướng dẫn các bài thí nghiệm
