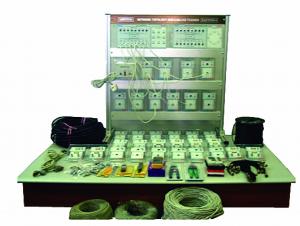

Tên sản phẩm:Bộ đào tạo các vấn đề về cáp và đấu nối trong mạng máy tính
Mô tả sản phẩm:
- Nhận biết các kiểu phương tiện truyền thông sử dụng:
- Cáp đôi xoắn (UTP/STP), loại 3, 5e và 6
- Cáp đồng trục, kiểu: RG-58
- 2.Nhận biết các loại đầu nối :
- RJ-45
- RJ-11
- BNC
- Khảo sát và nhận dạng cấu trúc của các loại cáp mạng.
- Nhận biết hoạt động của các dụng cụ cầm tay và dụng cụ thử cáp.
- Kéo cáp qua ống, khoan luồn cáp qua bock 100, kiểm tra với bộ kiểm tra cáp.
- Chuẩn bị và kiểm tra cáp UTP , loại 5e với đầu nối RJ45.
- Chuẩn bị và kiểm tra cáp UTP , loại 6 với đầu nối RJ45.
- Chuẩn bị và kiểm tra cáp UTP , loại 3 với đầu nối RJ45.
- Kết nối cáp UTP vào đầu nối ngoài và kiểm tra kết nối.
- Áp dụng đầu nối BNC cho cáp đồng trục và kiểm tra.
- Thể hiện cấu trúc và các loại cấu trúc liên kết mạng.
- Cấu trúc mạng dạng Bus
- Cấu trúc mạng dạng hình sao
- Cấu trúc mạng dạng thẻ bài Token Ring
- a.Module kết nối hình sao (Star Hub Module), với hệ tạo lỗi, số lượng 1 Module
- Đây là một module đặc biệt vì trung tâm bao gồm 8 cổng kết nối kiểu hình sao dạng đĩa gắn lên tường. Module này cũng bao gồm hệ thống tạo lỗi để mô phỏng hoạ động của switch hoặc hub trong mạng hình sao.
- b. Giao thức hình sao (100BaseT) đĩa gắn tường RJ-45, với hệ tạo lỗi, số lượng 8 Modules
- Đây là module đặc biệt bao gồm 8 trạm kết nối mô phỏng Ethernet và hệ thống tạo lỗi. Các module là 100BaseT và sẽ mô phỏng kết nối hình sao sử dụng cáp UTP loại 5e và đầu nối RJ-45
- Bộ đa trạm truy cập Multistation Access Unit (Token Ring), với hệ tạo lỗi, số lượng 1 Module
- Đây là module đặc biệt ở kết nối vòng bao gồm 8 cổng kết nối tới Token Ring Wall Plate và 8 cổng kết nối tới Patch Panel. Module này cũng bao gồm hệ tạo lỗi để mô phỏng hoạt động của mạng vòng truy cập theo thẻ bài.
- Token Ring Wall Plate RJ-45, với hệ tạo lỗi, số lượng 8 Modules
- Đây là module đặc biệt gồm 8 trạm có card mô phỏng giao thức Token Ring và hệ tạo lỗi. Các module là 10BaseT và sẽ mô phỏng giao thức Token Ring sử dụng cáp UTP kiểu 5 và đầu nối RJ-45
- Hệ thống mạng (10Base2) module gắn tường BNC, với hệ tạo lỗi, số lượng 8 Modules
- Đây là module đặc biệt bao gồm 8 trạm khách bao gồm cả hệ tạo lỗi. Module là dạng 10BaseT sẽ mô phỏng mạng Bus sử dụng cáp đồng trục RG-58 BNC, đầu nỗi chữ T và đầu đấu có điện trở 50Ohm.
- Module cài đặt cáp mạng, số lượng 1 Modules
- Module này là thiết bị thật phục vụ cài đặt dây mạng trong tường, nó bao gồm dây và các ông luồn dây, các phích cắm mạng RJ-45. Module này bao gồm các bài thực hành giúp học viên nắm được các kĩ năng và hiểu biết khi cài đặt mạng. Sau đó sử dụng các công cụ cầm tay do giáo viên cung cấp để kiểm tra tính chính xác của đấu nối.
- RJ-45 200 chiếc
- RJ-11 100 chiếc
- c. BNC T 8 chiếc
- d. BNC Male–Female socket 50 PCS
- BNC Male plug 100 PCS
- f. BNC Terminator 2 PCS
- RJ-45 wall plate Include Key Stone 20 chiếc
- RJ-11 wall plate Include Key Stone 20 chiếc
- BNC FEMALE include key stone 20 chiếc
- UTP Cable Cat. 5E 300 Ft
- UTP Cable Cat. 6E 300 Ft
- UTP Cable Cat. 3E 300 Ft
- RG-58 Coaxial Cable 300 Ft
- Kìm bóp cáp UTP/STP 1 cái
- RJ-45 Crimper 1 cái
- RG-6, RG-8, RG-58 Crimper 1cái
- Khoan 1cái
- Kìm 1 cái
- Lục 5 mm 1 cái
- Chìa 13 mm 1 cái
- Groove Joint Pliers 6” 1 cái
- Dụng cụ kiểm tra cáp 1 bộ
- Đồng hồ đa năng 1 cái
- k.Kìm bóp cáp đồng trục 1 PC
Phụ kiện
- Khung gá 3 tầng 1 bộ
- Nguồn cấp cho tất cả các module 1 bộ
- Hàn cáp UTP Cat. 5E, RJ-45 8 bộ
- Hàn cáp đồng trục BNC Coaxial RG-58: 8 bộ
- Nguồn cấp 3 dây bao gồm cả cầu đấu 20 bộ
- Tài liệu hướng dẫn thực hành 1 bộ
