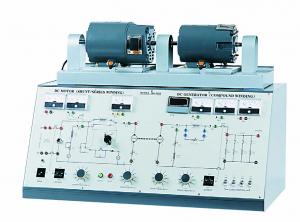

Bộ thí nghiệm động cơ một chiều / máy phát một chiều

• Mô tả sản phẩm :

Model: SHT.E117

Các bài thí nghiệm

- Đặc tính tải và khởi động của động cơ một chiều kích từ song song

- Đặc tính tải và khởi động của động cơ một chiều kích từ nối tiếp

- Tổn hao và hiệu suất của động cơ một chiều

- Mối quan hệ giữa tốc độ động cơ với lực điện động

- Đặc tính tải của động cơ một chiều kích từ hỗn hợp

- Đặc tính giữa tốc độ quay và đầu ra của máy phát một chiều

- Tổn hao và hiệu suất của máy phát một chiều hỗn hợp

ĐẶC TÍNH KỸ THUẬT

BỘ PHẬN ĐỘNG CƠ

- Kiểu dây quấn : mắc song song/nối tiếp

- Tốc độ : 1250~1800 (vòng/phút)

- Điện áp vào : 0~120V, 3.5A

- Kích thích từ trường Shunt: 0.4A(Sep.), 120V

- Số cặp cực : 2 cặp

- Mã lực : 1/3 HP

- Biến trở từ trường Shunt: 0~300Ω, 50W

- Biến trở phần ứng : 0~10Ω, 80W

- Bộ đo chỉ số : 2 bộ đo dòng điện, 1 bộ đo điện áp, 1 bộ đo tốc độ kỹ thuật số (vòng/phút)

- Ngắt quá tải : 4A

BỘ PHẬN MÁY PHÁT

- Kiểu dây quấn : Hỗn hợp

- Tốc độ : 1800 vòng/phút

- Công suất đầu ra: DC 0~120V, 1A

- Số cặp cực : 2 cặp cực

- Từ trường phát động : Tự kích từ

- Biến trở từ trường Shunt: 0~300Ω, 50W

- Biến trở từ trường nối tiếp: 0~50Ω, 50W

- Bộ đo chỉ số : 2 bộ đo dòng điện, 1 bộ đo điện áp

- Ngắt quá tải : 2A

- Trở kháng tải : 48Ω~480Ω, 500W

CÁC THÔNG SỐ CHUNG

- Điện áp đầu ra chính: AC 220V, 1 pha
