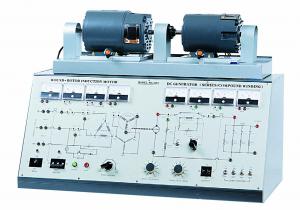

Bộ thí nghiệm động cơ roto dây quấn / máy phát một chiều

• Mô tả sản phẩm :

Model: SHT.E115

- Các bài thí nghiệm

- Đặc tính khởi động của động cơ cảm ứng roto dây quấn

- Tốc độ và Momen của động cơ cảm ứng roto dây quấn

- Yếu tố nguồn của động cơ cảm ứng roto dây quấn

- Mắc Y và  ∆

- Đặc tính tải của động cơ cảm ứng roto dây quấn

- Tốc độ và đầu ra máy phát điện kiểu dây quấn

- So sánh tổn hao và hiệu suất kiểu dây quấn

ĐẶC TÍNH KỸ THUẬT

• PHẦN ĐỘNG CƠ

- Kiểu dây quấn : Roto & Stato dây quấn

- Tốc độ : 1750 RPM

- Tần số : 60Hz

- Đầu váo điện áp : 208V, 3-pha (mắc kiểu Y: 360V)

- Dòng điện tải đầy đủ : 1.7A

- Số cặp cực: 4 cặp

- Mã lực : ⅓HP

- Bộ điều khiển tốc độ : 0~50Ω(3 cách)

- Bộ đo chỉ thị : 2 bộ đo dòng điện, 1 bộ đo điện áp, 1bộ đo RPM (kỹ thuật số), 1 bộ đo công suất

- Ngắt quá tải : 3A

• PHẦN MÁY PHÁT

- Kiểu dây quấn : Shunt DC/ hỗn hợp

- Tốc độ : 1750 RPM

- Số cặp cực : 2 cặp cực

- Nguồn đầu ra : 115V, 1.5A

- Từ trường kích thích : Tự kích thích

- Biến trở từ trường Shunt : 0~300Ω, 50W

- Biến trở từ trường nối tiếp : 0~50Ω, 50W

- Bộ đo chỉ thị : 2 bộ đo dòng điện, 2 bộ đo điện áp,

- Ngắt quá tải : 4A

- Trở kháng tải : 48Ω~480Ω, 500W

CÁC THÔNG SỐ CHUNG

- Điện áp đầu vào chính : AC 220V, 3 pha
