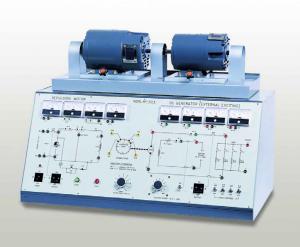

Bộ thí nghiệm động cơ đồng bộ xoay chiều một pha / Máy phát một chiều

• Mô tả sản phẩm :

​Model: SHT.E112

Các bài thí nghiệm

- Đặc tính khởi động và điều khiển của động cơ cảm ứng đẩy (RIM)

- Đảo chiều hướng quay của động cơ RIM

- Đặc tính tải của động cơ RIM

- Yếu tố công suất tải và không tải của động cơ RIM

- Đặc tính tải của máy phát điện một chiều quấn dây song song kích thích riêng rẽ

- Đặc tính bão hòa không tải của máy phát

- Hệ số hao và hệ số công suất của máy phát một chiều quấn dây song song

ĐẶC TÍNH KỸ THUẬT

• BỘ PHẬN ĐỘNG CƠ

- Kiểu dây quấn : khởi động đẩy, 2 Stator trường

- Tốc độ : 1750(vòng/phút)

- Điện áp vào : AC 220V, 60Hz

- Dòng điện vào: 5A(110V), 2.5A(220V)

- Số cặp cực : 4 cặp cực

- Mã lực : 1/3 HP

- Chiều quay : CW, CCW

- Bộ đo chỉ thị : 1 bộ đo điện áp, 2 bộ đo dòng điện, 1 bộ đo tốc độ kỹ thuật số (vòng/phút), 1 bộ đo công suất

- Ngắt quá tải : 7A

• BỘ PHẬN MÁY PHÁT ĐIỆN

- Kiểu dây quấn: mắc song song (bộ chia tách)

- Tốc độ : 1750 (vòng/phút)

- Công suất đầu ra: 120V, 1A

- Số cặp cực : 2 cặp cực

- Kích thích : Kích thích độc lập

- Biến trở Shunt : 0 ~ 300Ω, 50W

- Nguồn kích thích: DC 0 ~ 120V, 1A

- Bộ đo chỉ thị : 2 bộ đo dòng điện, 2 bộ đo điện áp

- Ngắt quá tải : 2A

- Điện trở tải : 48Ω~480Ω, 500W

CÁC THÔNG SỐ CHUNG

- Điện áp vào chính : AC 220V, 1 pha
