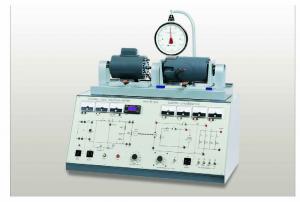

Bộ thí nghiệm khảo sát đặc tính cơ của động cơ roto lồng sóc

• Mô tả sản phẩm :

Model: SHT.E111

Các bài thí nghiệm

- Đặc tính khởi động và chuyển động quay trượt của động cơ cảm ứng lồng sóc

- Thay đổi hướng quay của động cơ cảm ứng lồng sóc

- Tốc độ quay trượt và moment của động cơ cảm ứng

- Đo hiệu quả công suất của động cơ cảm ứng

- Hướng dẫn sử dụng điện lực kế

- Đo moment bằng điện lực kế

- Hướng dẫn sử dụng máy phát DC kích thích riêng rẽ

ĐẶC TÍNH KỸ THUẬT

• PHẦN ĐỘNG CƠ

- Kiểu dây quấn

+ Rotor lồng sóc

+ Stator chia pha

- Tốc độ : 1725 vòng/phút

- Điện áp đầu vào : AC 110V, 60Hz

- Dòng điện đầu vào: 6.6A

- Số cực tính : 4 cực

- Mã lực : 1/3 HP

- Tụ điện khởi động : 180~220µF

- Bộ đo chỉ số : 1 bộ đo dòng điện, 1 bộ đo điện áp, 1 bộ đo tốc độ kỹ thuật số (vòng/phút), 1 bộ đo công suất

- Ngắt quá tải : 7A (xấp xỉ)

• PHẦN MÁY PHÁT

- Kiểu dây quấn : mắc song song (kích thích độc lập)

- Tốc độ: 1800 vòng/phút

- Mã lực : 1/3 HP

- Số cặp cực: 2 cặp cực

- Biến trở Shunt : 0~300Ω, 50W

- Đầu ra chung : 120V DC, 2.4A

- Nguồn kích thích: DC 0~120V, 1A

- Bộ đo chỉ số : 2 bộ đo dòng điện, 2 bộ đo điện áp

- Ngắt quá tải : 4A (xấp xỉ)

- Trở kháng tải : 48Ω~480Ω, 500W

• CÁC THÔNG SỐ CHUNG

- Điện áp vào chính: AC 220V, một pha
