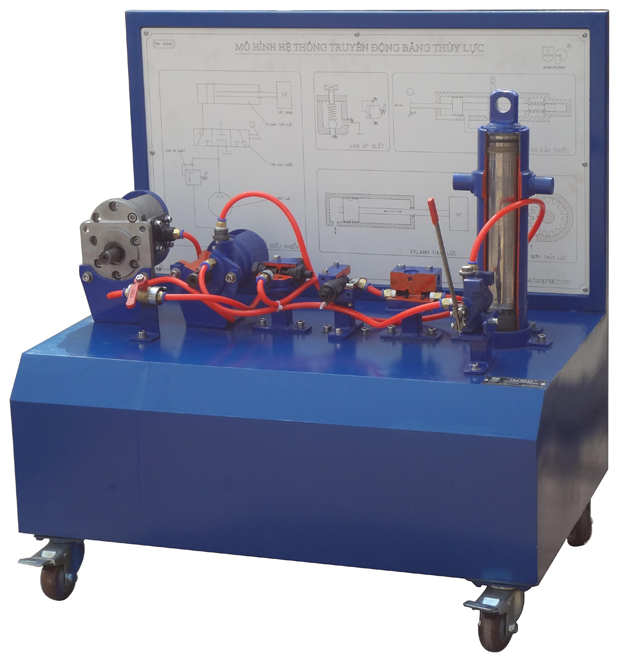

Mô hình hệ thống truyền động bằng thủy lực (Panel thủy lực)
  • Mô tả sản phẩm
  • Bình luận
  • Sản phẩm liên quan

Mô tả sản phẩm:

Đặc điểm thông số kỹ thuật


Hệ thống truyển động thủy lực bao gồm:
+ Bơm thủy lực: Cổng kết nối cố định.
Áp suất: ≥ 150 bar
+ Ắc quy thủy lực (bình tích áp): Cổng kết nối cố định.
Áp suất: ≥ 150 bar
+ Bình dầu thủy lực: Cổng kết nối cố định, đồng hồ báo mức dầu, nhiệt độ dầu, nắp thông hơi, lọc dầu thô, lọc dầu tinh.
+ Xy lanh thủy lực tác động kép: Hành trình: ≥ 200 mm, Đường kính: ≥ 30mm, Áp suất: ≤ 150 bar. Cổng kết nối nhanh.
+ Động cơ thủy lực: Cổng kết nối nhanh.
Áp suất: ≥ 150 bar
+ Van đảo chiều 4/3 điều khiển trực tiếp bằng tay gạt: Cổng kết nối nhanh; điều khiển 1 phía, 2 phía.
+ Van đảo chiều 4/3 điều khiển gián tiếp bằng điện - thủy lực: Cổng kết nối nhanh; điều khiển 1 phía, 2 phía.
+ Van tiết lưu 1 chiều: Cổng kết nối nhanh.
Áp suất: ≤ 250 bar
+ Van một chiều điều khiển hướng chặn: Cổng kết nối nhanh. Áp suất: ≤ 250 bar
+ Van điều khiển áp suất: Cổng kết nối nhanh, đồng hồ báo áp suất. Áp suất: ≤ 250 bar
+ Hệ thống hoạt động bình thường với bơm dầu được dẫn động bởi mô tơ điện
* Phần khung giá:
+ Các nhóm linh kiện được gắn trên bảng Panel. Kèm theo mỗi bộ phận là sơ đồ nguyên lý, đặc tính kỹ thuật và phạm vi ứng dụng của bộ phận đó, tất cả mặt Panel đều được gia công bằng máy CNC trên chất liệu phíp tổng hợp cao cấp, đảm bảo độ bền và chính xác, thẩm mỹ.
- Panel được đặt trên hệ thống khung giá bằng thép và nhôm đúc định hình, có các bánh xe để tiện di chuyển.
